产品描述

BISS0001是一款具有较高性能的传感信号处理集成电路。配以热释电红外传感器和少量外接元器件就可构成被动式的热释电红外开关、报警用人体热释电传感器等。它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。

其主要特点如下：

● CMOS数模混合专用集成电路

● 具有独立的高输入阻抗运算放大器

● 可与多种传感器匹配，进行信号预处理

● 双向鉴幅器可有效抑制干扰

● 内设延迟时间计时器和封锁时间计时器

● 结构新颖、稳定可靠、调节范围宽

● 内置参考电源

● 工作电压范围宽： +3V～+5V

● 封装形式： SOP16/DIP16

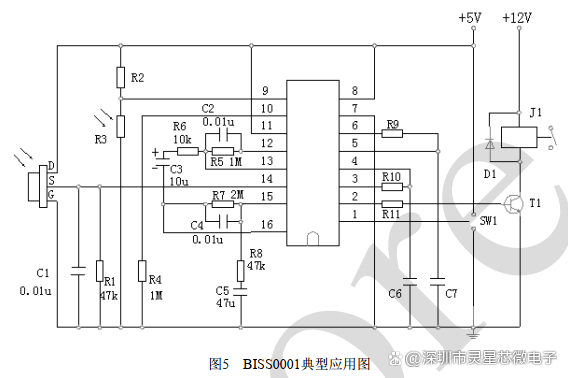

应用电路图

上图中，运算放大器 OP1 将热释电红外传感器的输出信号作第一级放大，然后由 C3 耦合给运算放大器 OP2 进行第二级放大，再经由电压比较器 COP1 和 COP2 构成的双向鉴幅器处理后，检出有效触发信号 VS 去启动延迟时间定时器，输出信号 VO 经晶体管 T1 放大驱动继电器去接通负载。

上图中， R3 为光敏电阻，用来检测环境照度。当作为照明控制时，若环境较明亮， R3 的电阻值会降低，使 9 脚的输入保持为低电平，从而封锁触发信号 VS。 SW1 是工作方式选择开关， 当 A接高电平时，芯片处于可重复触发工作方式；当 A 接低电平时，芯片则处于不可重复触发工作方式。输出延迟时间 Tx 由外部的 R10 和 C6 的大小调整，值为 Tx≈49152×R10×C6；触发封锁时间 Ti 由外部的 R9 和 C7 的大小调整，值为 Ti≈48×R9×C7。
